Yr Ateb Llwybro Eithaf ar gyfer Mannau Cyfyng: Pam Mae Angen Micro Ongl Arch -Ffitio Cydosodiadau Ceblau

Crynodeb Gweithredol:Wrth i gyfrifiaduron personol diwydiannol, dyfeisiau telemateg, ac offer meddygol ddod yn fwyfwy cryno, mae llwybro ceblau mewnol wedi dod yn dagfa beirianyddol gymhleth. Mae angen cliriad fertigol sylweddol ar gysylltwyr pŵer syth safonol ar gyfer radiws tro naturiol y wifren. Mae gorfodi cebl syth i siasi tynn yn peryglu cywirdeb crimp yn ddifrifol, gan arwain at linynnau copr wedi'u torri, mwy o wrthwynebiad, a methiant thermol yn y pen draw.

Mae'r ateb peirianyddol yn gorwedd ynCustom Angled Micro-Fit Cable Assemblies. Trwy beiriannu'r allanfa wifren ar onglau 90 gradd union (I fyny / I lawr / Chwith / Dde) neu 45 gradd, mae straen mecanyddol yn cael ei ddileu, gan gyfuchlinio'r harnais yn berffaith i siasi'r ddyfais.

Ffigur 1: Harnais Micro-Fit 3.0 onglog 4-pin ymadael 90-gradd 'I fyny' onglog.

1. Y Perygl Cudd o Radiwlau Bend "Gorfodedig".

Gwall peirianyddol cyffredin, ond trychinebus, yw camddehongli'r amperage uchaf ar daflen ddata tra'n anwybyddu'r geometreg fecanyddol. Mae dylunwyr caledwedd yn aml yn plygio cysylltydd Micro syth safonol i mewn-Ffit 3.0 cysylltydd a phlygu'r gwifrau ar unwaith 90 gradd i ffitio caead y lloc.

Yn ôlIPC-Safonau gweithgynhyrchu A-620, mae gorfodi gwifren pŵer aml-gylched i blygu'n sydyn yn union y tu ôl i'r derfynell grimpio yn creu straen mecanyddol dwys, aruthrol:

• Anffurfiad crimp:Mae'r tyniad ochrol ar y wifren yn ystumio'r derfynell fetel fach y tu mewn i'r tai plastig, gan ddiraddio'r ardal gyswllt trydanol sylfaenol a pheryglu diferion foltedd.
• Toriad llinyn gwifren:Mae llinynnau copr allanol y wifren yn ymestyn ac yn y pen draw yn torri o dan densiwn. Mae hyn yn lleihau'r mesurydd cyffredinol (AWG), gan gynyddu ymwrthedd trydanol yn sylweddol a chynhyrchu gwres gormodol o dan lwyth.

2. Yr Ateb 90-Gradd: Up, Down, Left, or Right?

Er mwyn llwybro ceblau'n lân gyfochrog ag wyneb y PCB heb gynhyrchu straen terfynol, mae Premier Cable yn gweithgynhyrchu peirianyddolCydosodiadau Micro-Fit 90-ongl 90 gradd. Yn wahanol i gysylltydd clo ffrithiant generig, mae'r Micro-Fit 3.0 yn cynnwys clicied cloi penodol. Mae hyn yn golygu nad yw un cyfeiriadedd "ongl sgwâr" yn ffitio pob dyluniad. Rhaid i chi nodi'r union gyfeiriad ymadael mewn perthynas â'ch cynllun PCB.

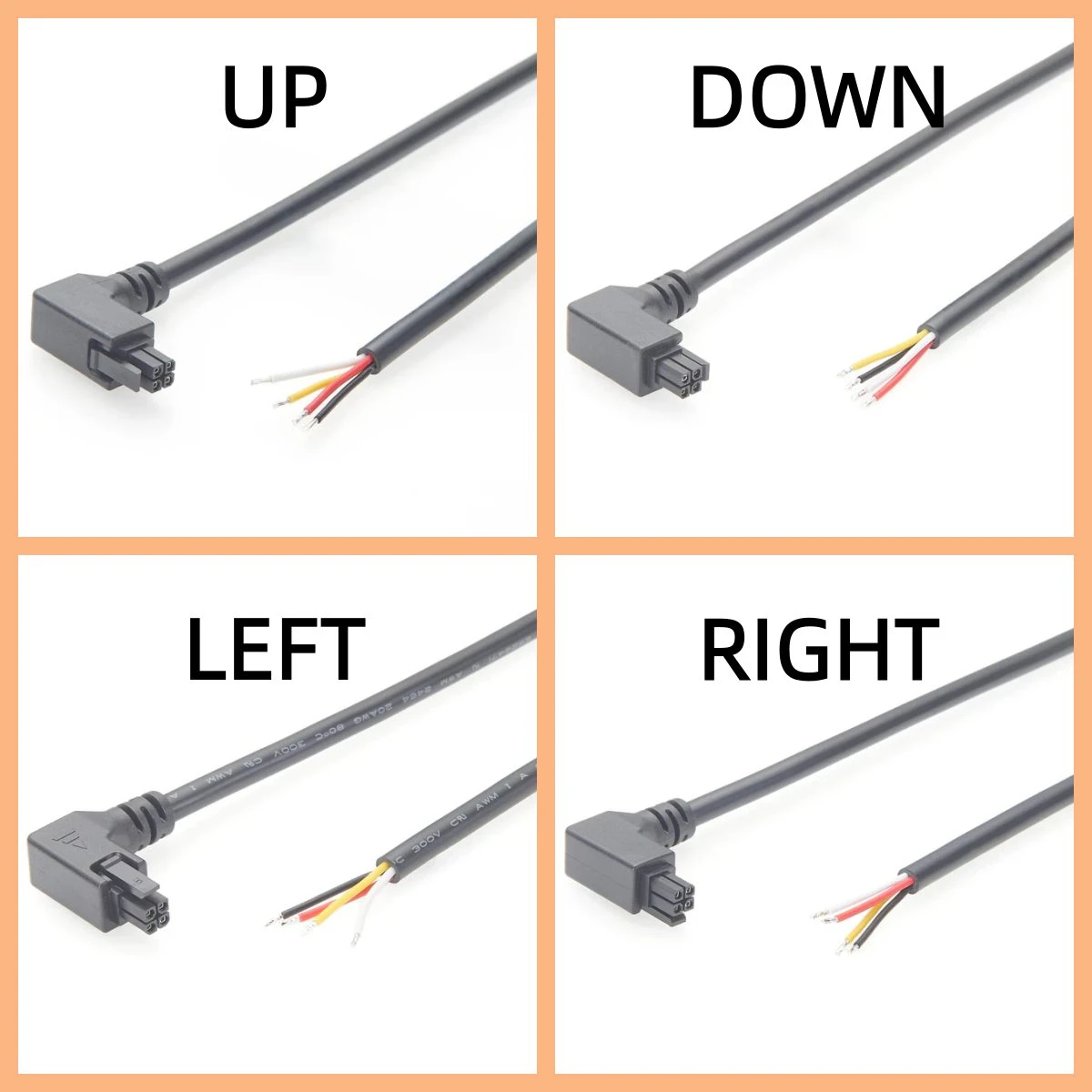

Ffigur 2: Pedwar cyfeiriad gorfowldio 90 gradd gwahanol (I fyny, i lawr, i'r chwith, i'r dde) yn seiliedig ar leoliad y glicied.

• Gadael 90 gradd UP:Gwifrau allanfa tuag at y glicied cloi. Yn ddelfrydol pan fydd y cysylltydd wedi'i osod ger ymyl waelod bwrdd a rhaid i geblau fynd i fyny.
• 90 gradd I LAWR Gadael:Gwifrau allanfa i ffwrdd o'r glicied. Perffaith ar gyfer -penawdau wedi'u gosod ar y brig lle mae angen i geblau ddisgyn.
• 90 gradd CHWITH / I'R DDE Allanfa:Wedi'i gynllunio ar gyfer llwybro i'r ochr yn berffaith gyfochrog ochr yn ochr â sinciau gwres, modiwlau cof, neu gydrannau uchel eraill.

3. Yr Ymadael 45 Gradd Prin: Y Lletraws Perffaith

Weithiau, mae tro 90-gradd yn rhy sydyn, ac mae allanfa syth safonol yn rhy hir. Er mwyn llwybro harneisiau aml-ddargludydd trwchus (fel Micro-Fit 8-pin neu 12-pin sy'n cario cerrynt trwm) o amgylch haenau cynnal mewnol neu'n groeslinol ar draws corneli lloc, mae angen taflwybr llyfn, ysgubol.

Mae Premier Cable yn cynhyrchu arbenigolCydosodiadau Micro-Fit 45-gradd onglogi ddatrys hyn:

• Llif wedi'i Optimeiddio:Mae'r geometreg unigryw hon yn darparu'r llif llyfnaf ar gyfer gwifrau trwchus.
• Gostyngiad EMI:Mae cyfuchlinio llwybr y gornel yn lleihau hyd y wifren ac yn lleihau ardaloedd dolen ymyrraeth electromagnetig (EMI) o fewn electroneg sensitif.

Ffigur 3: Saethiad macro o allanfa 45-gradd unigryw wedi'i orfowldio Micro-Fit 3.0.

4. Y Gyfrinach i Ddibynadwyedd: Overmolding Technology

Ni ellir creu cynulliadau onglog gwydn o ansawdd uchel trwy blygu amgaeadau Molex safonol yn unig. Er mwyn cynnal gwir uniondeb signal a thrawsyriant pŵer,overmolding arferiadna-yn agored i drafodaeth.

Yn Premier Cable, mae ein harneisiau Micro- onglog yn cael eu cynhyrchu gan ddefnyddio mowldio chwistrellu arbenigol. Ar ôl i'r terfynellau gael eu crychu a'u mewnosod yn berffaith, mae pen ôl cyfan y cysylltydd wedi'i amgáu mewn resin anhyblyg neu lled-hyblyg (fel PVC neu PUR).

• Lleddfu Straen Absoliwt:Mae'r overmold yn amsugno 100% o unrhyw rym tynnu mecanyddol neu ddirgryniad, gan sicrhau bod dim straen yn cyrraedd y cymalau crimp cain y tu mewn i'r tai.
• Diogelu'r Amgylchedd:Mae'r pen ôl wedi'i selio yn atal llwch, lleithder a halogion diwydiannol rhag mynd i mewn i'r cwt cysylltydd.
