Mae'r mathau o ryngwyneb cysylltydd a ddefnyddir gan amgodyddion yn amrywiol. Gall dewis y math rhyngwyneb cywir sicrhau cysylltiad dibynadwy rhwng yr amgodiwr a'r system reoli. Mae'r canlynol yn fathau o ryngwyneb cysylltydd a ddefnyddir yn gyffredin gan amgodyddion:
1. M12 cysylltydd
Defnyddiau cyffredin: Mae cysylltwyr M12 yn gysylltwyr safonol cyffredin mewn awtomeiddio diwydiannol. Fe'u defnyddir yn eang ar gyfer trosglwyddo data a phŵer amgodyddion. Maent yn arbennig o addas ar gyfer amgylcheddau garw ac mae ganddynt alluoedd diddos a gwrth-lwch da (fel IP67).
Math o ryngwyneb: rhyngwynebau M12 4-pin, 5-pin, 8-pin, ac ati, yn dibynnu ar fath signal yr amgodiwr.
2. D-is cysylltydd
Defnyddiau cyffredin: Defnyddir yn bennaf mewn amgodyddion â thrawsyriant aml-signal manwl uchel, megis amgodyddion cynyddrannol ac amgodyddion absoliwt, sy'n cefnogi sianeli signal lluosog, sy'n addas ar gyfer cymwysiadau sydd angen lled band uchel a chywirdeb signal.
Math o ryngwyneb: D-sub 9-pin, 15-pin, ac ati.

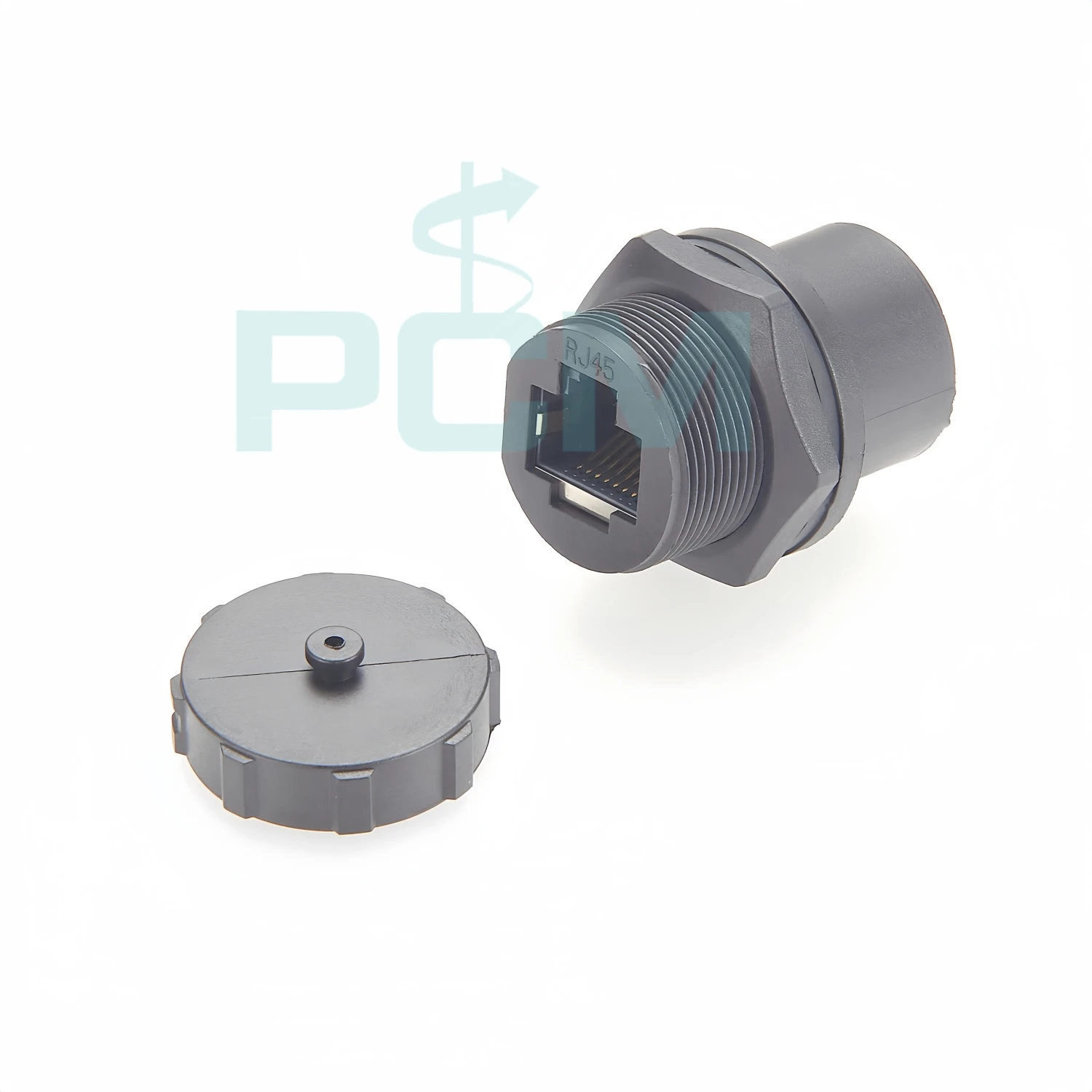

3. RJ45 cysylltydd
Defnyddiau cyffredin: Defnyddir ar gyfer amgodyddion Ethernet, megis amgodyddion EtherCAT a PROFINET, i drosglwyddo data trwy rwydweithiau Ethernet safonol, sy'n addas ar gyfer cymwysiadau Ethernet diwydiannol.
Math o ryngwyneb: Rhyngwyneb Ethernet safonol RJ45.
4. Mini-USB cysylltydd
Defnyddiau cyffredin: Defnyddir yn bennaf mewn dyfeisiau cludadwy neu ddadfygio, trosglwyddo data amgodiwr a chyflenwad pŵer trwy USB. Defnyddir fel arfer at ddibenion gosod neu ddiagnostig.
Math o ryngwyneb: Mini-USB Safonol.
5. M23 cysylltydd
Defnyddiau cyffredin: Defnyddir cysylltwyr M23 yn aml ar gyfer trosglwyddo pŵer a signal amgodyddion pŵer uchel a manwl uchel. Mae ganddynt alluoedd gwrth-ymyrraeth uchel ac maent yn addas ar gyfer cymwysiadau llym mewn amgylcheddau diwydiannol.
Math o ryngwyneb: M23 12-pin, 17-pin, ac ati.
6. Cylchlythyr cysylltydd DIN
Defnyddiau cyffredin: Defnyddir cysylltwyr DIN yn eang mewn amgodyddion ar gyfer dyfeisiau rheoli, yn enwedig ar gyfer gofynion trosglwyddo foltedd isel neu foltedd canolig, megis cysylltiadau llinell signal.
Math o ryngwyneb: DIN 5-pin, 6-pin, 8-pin, ac ati.
7. Pŵer dros Ethernet (PoE) rhyngwyneb
Defnyddiau cyffredin: Amgodyddion sy'n trosglwyddo data a phŵer ar yr un pryd dros un cebl Ethernet, gan leihau nifer y ceblau a symleiddio gwifrau.
Math o ryngwyneb: Mae RJ45 yn cefnogi swyddogaeth PoE.
8. Bloc Terfynell
Defnyddiau Cyffredin: Fe'i defnyddir fel arfer mewn cymwysiadau syml, cost isel, mae'r cysylltiad wedi'i osod yn uniongyrchol ar y bloc terfynell, sy'n gyfleus ar gyfer cysylltiad â rheolwyr neu ddyfeisiau eraill.
Math o Ryngwyneb: Sgriw neu derfynellau gwanwyn.
Mae'r mathau hyn o gysylltwyr yn diwallu anghenion gwahanol amgylcheddau diwydiannol ac yn darparu signal dibynadwy a thrawsyriant pŵer.
